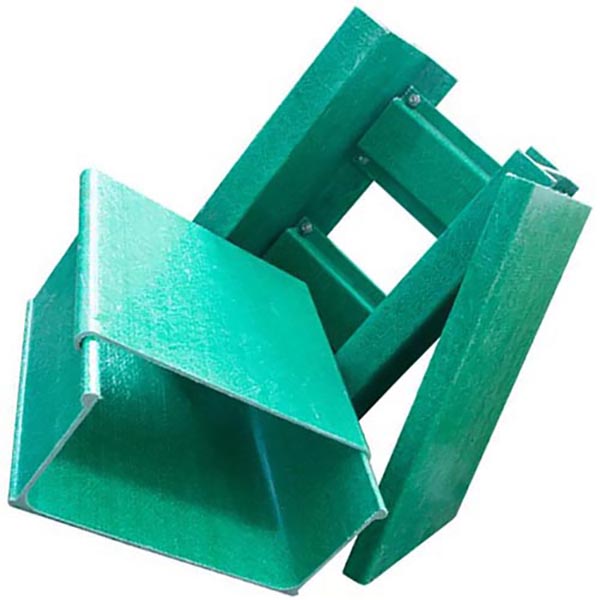

ファイバーグラス・ケーブルトレイ：耐久性と耐腐食性を備えたケーブル管理ソリューション
ファイバーグラス・ケーブルトレイ（別名：FRPケーブルトレイ／複合材ケーブルトレイ）は、過酷な環境下での電線保護・配線整理に特化した建材です。軽量かつ高耐久の特性を持ち、鋼製やアルミ製トレイを凌ぐ性能を発揮します。本記事では、製造工程から分類基準、適用事例、他素材との比較までを詳細に解説します。
ファイバーグラス・ケーブルトレイの基本定義
FRPケーブルトレイは、ガラス繊維強化プラスチック（FRP）を用いた非導電性の配線支持システムです。化学プラント、海洋施設、屋外インフラなどで金属製トレイの代替として採用が拡大。塩害・薬品腐食・紫外線劣化への耐性を特徴とし、長期的なメンテナンスフリー運用を実現します。
製造工程と素材構成
当製品はプルトルージョン成形法により製造。連続ガラス繊維をポリエステル樹脂で含浸後、高温金型で成形する工程で、均一な強度と軽量化を両立しています。主要素材の内訳：
- ガラス繊維マット：曲げ強度20,000psi以上を保証
- 難燃性樹脂：UL94 V-0規格適合の自己消火機能
- 紫外線防止剤：屋外設置向けグレードに配合
規格分類と製品ラインアップ
耐荷重性能と設置環境に応じ、3つの主要カテゴリを展開：
- ラダー型：通気性重視の工場・発電施設向け
- ソリッドボトム型：粉塵対策が必要な食品工場用
- トラフ型：大径ケーブル収容に適する港湾設備仕様
標準仕様：
- 耐荷重：150kg/m（重荷重モデル）
- 幅サイズ：50mm～900mm（カスタム加工可能）
- 耐熱温度：-40℃～120℃
主要適用分野と選定理由
耐腐食ケーブルトレイが特に効果を発揮する5大適用ケース：
- 化学処理プラント：酸/アルカリ蒸気への耐性
- 洋上風力発電：塩分付着による腐食ゼロ
- 半導体製造施設：導電防止で微細電流を保護
- トンネル照明設備：結露環境での絶縁維持
- データセンター：EMIシールド機能付属モデル
他素材との性能比較表
| 比較項目 | FRP製 | 鋼製 | アルミ製 |
|---|---|---|---|
| 耐塩害性能 | ◎（20年保証） | △（5年で錆） | ×（電食発生） |
| 重量（1mあたり） | 3.2kg | 8.7kg | 4.5kg |
| 熱伝導率 | 0.04W/mK | 45W/mK | 237W/mK |
| メンテナンス頻度 | 10年に1回 | 年1回 | 2年に1回 |
設計・設置の技術指針
ファイバー強化ケーブルトレイの適正運用には、下記3原則を遵守：
- 支持間隔設計：標準荷重で4m間隔（JIS C 3653準拠）
- 熱膨張対策：直線50mごとに伸縮継手を設置
- 耐衝撃仕様：落下物リスクエリアには3mm厚モデルを推奨
業界別導入事例
- 自動車工場：溶接スパークからの絶縁対策
- 下水処理場：硫化水素ガスへの耐性評価
- 太陽光発電所：紫外線耐性30年保証モデル採用
